有部分甲方对于部分机房设计规划并没有一个完整的CAD平面图，所以需要手绘布置方案，这里针对此种情况，简要说一下手绘图纸的要求。其实，手绘图纸和CAD电子版图纸基本大同小异，一个是电脑端，一个是纸质版。而三维机房效果图的制作要求是能提供电子版为上策。如果没有，可以用笔在纸上划一下。

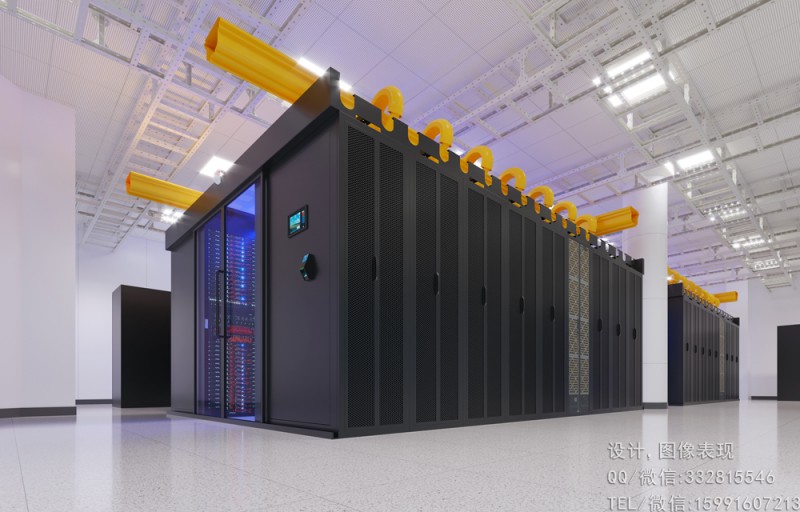

佛山机房桥架效果图制作

    户型结构是需要清晰表达的，例如这个房间长多少米，宽多少米，门在什么位置，是单开门还是双开门，这个手绘的时候一定要标注清楚。如果有玻璃隔断，代表玻璃隔断的那根线条要加粗或是用文字单独标注好。一个房间是这样，两个及其以上房间都是用同样的方法。

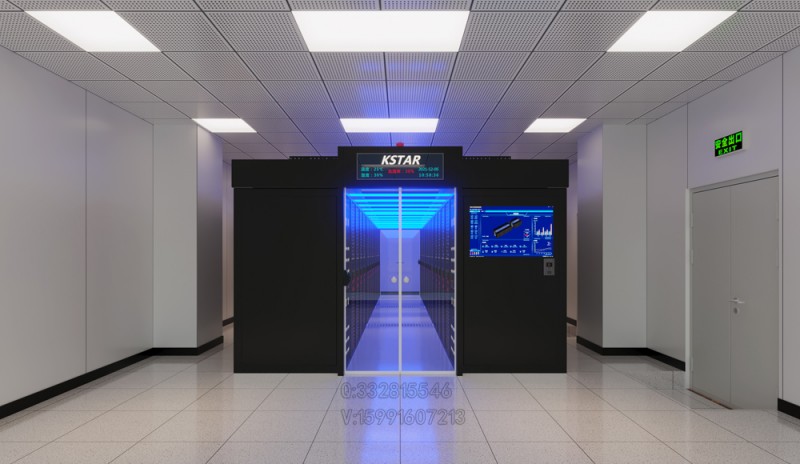

佛山华为模块化机房效果图制作

    其次就是设备的标注了。画一个长方形，上面标注好长宽，名称即可。例如这个矩形是机柜，一共有六个，其他像七氟丙烷灭火柜，UPS配电柜等，凡需要体现的都要标注文字和尺寸，及数量，这样就差不多了。
    机房三维立体效果图，制作经验丰富，有什么问题，原创文章，请勿转载。
